| 外徑 mm | 通孔直徑 mm | 中心高度 mm | 總質量 kg | 慣量 Kg.cm2 | 重復定位精度 mm | 回轉精度 mm |
| Φ430 | 130x130 | 235±0.05 | 108 | 12000 | ≤0.05 | ≤0.05 |
| 單爪行程 mm | 單爪推力 Kg.f | 加工范圍 mm | 許用氣壓 Mpa | 額定轉速 rpm | 最小夾持壁厚 mm | 保壓時間 h |
| 63 | 100 | 8-120 | 0.3-0.8 | 150 | ≥1 | 12 |
戴芮珂激光卡盤主要是為激光切管機設計的。激光卡盤用于切管時夾緊和送管。可夾持各類規格的圓管、矩形管、槽鋼、工字鋼、角鋼、異形管等，全材兼顧。

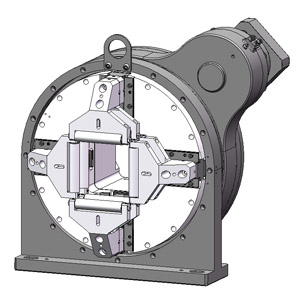

DRK-120JL這款卡盤為小管管材領域的應用帶來了全新的定義和突破，最大可夾持120x120mm方管，通孔直徑變大：□130X130mm，重新定義小管加工范圍，圓管：8-125mm；方管：8x8-120x120mm，突破圓孔局限，提升方管的夾持范圍和種類。120JL150r/min，1.5G加速度，實現絕對領先動態性能，全行程夾持，最快僅需1s完成夾持動作，讓每一秒都創造價值。雙排滾輪配置，穩定夾持管材避免甩動，高速精準應對“大批量、多種類”型材及異形管材加工。搭配戴芮珂120后卡，夾持自如，松馳有度，單爪推力變大，成套承重可達120kg，承重能力再突破。120JL安裝尺寸不變，方便與圓孔互換
制定安裝標準，保障安裝便捷，利于快速投產。戴芮珂推出的方孔120JL卡盤重新定義了小管切管領域，為該領域帶來了嶄新的發展機遇。這款卡盤的問世將為整機廠商創造更廣闊的市場空間和機會，同時為市場需求的不斷增長提供強有力的支持。
適用范圍
激光專用切管機卡盤適用于激光切管設備，可夾持圓管、矩形管、槽鋼、工字鋼、角鋼、異形管等。
公司研發的激光卡盤廣泛適用于醫療器械、展示家具、辦公家具、汽車零部件等管材加工行業。
